一、液氮罐核心參數對凍存架尺寸的約束

• 東亞 YDS-30-125：口徑 125mm，內膽直徑約 110mm，有效高度約 500mm，適配多層抽屜式凍存架。
• Thermo Fisher 30L：口徑 64mm，內膽直徑約 55mm，適合單提桶式凍存架，每層可容納 25 格凍存管。
• 眾盼鑫 YDS-30 系列：提供 50mm、80mm、125mm 三種口徑選擇，不同口徑對應不同的凍存架直徑范圍（如 125mm 口徑可適配直徑≤115mm 的凍存架）。

二、凍存架設計的核心維度與創新實踐

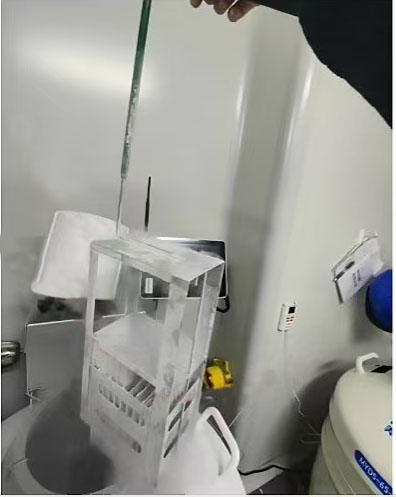

1. 傳統方形凍存架
   • 結構特點：采用多層隔板框架式焊接，每層配置 25 格凍存盒（適配 2ml 凍存管），總高度通常為 120-270mm。
   • 適配場景：適用于 125mm 口徑液氮罐，如 YDS-30-125 可容納 6 個 4 層 25 格凍存架，總存儲量達 600 管。
   • 局限性：空間利用率較低，每層僅能放置 25 管，且提桶重量較大（約 3-5kg），人工取放不便。
2. 圓形凍存架的突破性設計
   • 創新點：突破方形結構限制，采用圓形分格板，每層可容納 37 個 2ml 凍存管，空間利用率提升 48%。
   • 技術實現：通過優化凍存管排列（中心 1 孔 + 外圍 36 孔），在直徑 97mm 的圓形區域內實現高密度存儲，適配金鳳等品牌的圓形提筒。
   • 應用案例：YDS-30-125 搭配 6 層 37 孔凍存架，總存儲量可達 222 管，較傳統方案提升 77%。
3. 豎式凍存架的人機工程優化
   • 設計原理：將凍存盒由水平放置改為豎式排列，單個凍存架重量降低 50%（約 1.5kg），同時適配圓柱狀液氮罐的密集擺放。
   • 技術參數：存儲單元尺寸為 142mm×54mm，適配 140mm×52mm 的凍存盒，每層可放置 100 管，且支持抽屜式快速存取。
   • 安全性提升：部彈片卡鎖設計防止凍存盒滑落，液氮流入流出孔確保低溫均勻性。

三、選型與使用的關鍵技術要點

1. 尺寸匹配的黃金法則
   • 直徑約束：凍存架外徑需小于液氮罐內膽直徑 2-5mm（如 125mm 口徑罐適配≤115mm 外徑的凍存架）。
   • 高度控制：凍存架總高度應低于液氮罐有效高度 50-100mm，確保提桶操作空間。例如，500mm 有效高度的液氮罐，凍存架高度建議不超過 400mm。
   • 承重驗證：單個凍存架滿載重量（含樣本）需≤液氮罐提桶承重極限（通常為 5-10kg）。CRYOTHERM 等品牌通過輕量化設計，將 37 孔凍存架重量控制在 2.3kg 以內。
2. 材質與結構的精細化選擇
   • 材質優選：304 不銹鋼凍存架耐腐蝕性強，-196℃低溫下機械性能穩定，壽命可達 10 年以上。
   • 結構創新：導軌式側取凍存架可減少液氮揮發（較傳統提桶式降低 30%），而帶鎖蓋設計的凍存架能防止樣本混淆。
   • 兼容性測試：建議凍存架與液氮罐進行匹配測試，確保提桶與頸管接口無縫對接，避免液氮泄漏。
3. 合規性與智能化升級
   • GMP 合規設計：如 CRYOTHERM 液氮罐配套凍存架采用全焊接結構，無衛生死角，符合《21 CFR 211》對生物樣本存儲的要求。
   • 智能管理集成：部分凍存架集成 RFID 標簽，可與液氮罐智能管理系統聯動，實現樣本位置實時追蹤與溫濕度數據記錄。

四、典型應用場景與解決方案

1. 常規細胞存儲
   • 方案配置：125mm 口徑 30 升液氮罐 + 6 個 4 層 37 孔圓形凍存架，總存儲量 222 管，適配臍帶血、干細胞等樣本長期保存。
   • 操作優化：采用機械吊臂（如綠凍自由伸縮款）輔助取放，降低勞動強度，提升效率 3 倍以上。
2. 疫苗批量存儲
   • 方案配置：80mm 口徑 30 升液氮罐 + 5 層 25 格方形凍存架，總存儲量 125 管，配合氣相存儲模式（樣本不接觸液氮），避免交叉污染。
   • 安全冗余：凍存架采用雙鎖扣設計，可承受液氮罐傾倒時的沖擊力，確保極端情況下樣本安全。
3. 移動應急存儲
   • 方案配置：50mm 口徑 30 升液氮罐 + 3 層 25 格提桶式凍存架，總存儲量 75 管，空罐重量僅 13.5kg，便于車載運輸。
   • 防護設計：凍存架表面噴涂特氟龍涂層，增強抗沖擊性，適應 - 20℃至 50℃的溫度波動環境。

五、未來趨勢與創新方向

1. 空間密度的持續突破
   新型凍存架通過三維立體結構（如螺旋式排列）和微管凍存技術（單管容量 0.5ml），可將 30 升液氮罐的存儲量提升至 1000 管以上，較傳統方案提升 5 倍。
2. 人機協作的智能化
   結合 AI 視覺識別與機械臂技術，凍存架可實現自動定位、掃碼存取、異常預警等功能，顯著降低人為操作失誤率。
3. 可持續性設計
   采用可降解塑料與輕量化合金材料，凍存架的碳足跡較傳統不銹鋼產品降低 40%，符合歐盟 RoHS 指令與中國 “雙碳” 政策要求。

結語
